Ventilationsprojektering – luftbehandling som klarar kraven
Vi dimensionerar luftflöden, väljer aggregat och ritar kanalsystem som får plats, är tysta och uppfyller BBR.
Ventilationsprojektering avgör tre saker som är svåra att rätta i efterhand: om luftflödena räcker för verksamheten, om kanalerna får plats i den utrymmesreserv byggnaden faktiskt har, och om systemet går att injustera till projekterade värden.
Vi projekterar från- och tilluftssystem, FTX med värmeåtervinning och behovsstyrd ventilation för bostäder, förskolor, kontor, handel och industri. Från principval i tidigt skede till komplett bygghandling.
- Verksamma sedan
- 2017
- Svar på förfrågan
- Inom 24 h
- Prismodell
- Fast pris
- Uppdrag utförs i
- Hela Sverige
Tjänster
Tjänster inom Ventilationsprojektering
Vi tar hela kedjan från tidig utredning till färdig handling. Behöver du bara en del av arbetet går det också bra.
Ventilationsprojektering
Dimensionerade luftflöden, kanaldragning och aggregatval som uppfyller BBR och håller ljudkraven.
Energiberäkning
Energiberäkning enligt BBR för bygglov, med primärenergital, U-medelvärde och värmeförlusttal.
BIM-samordning

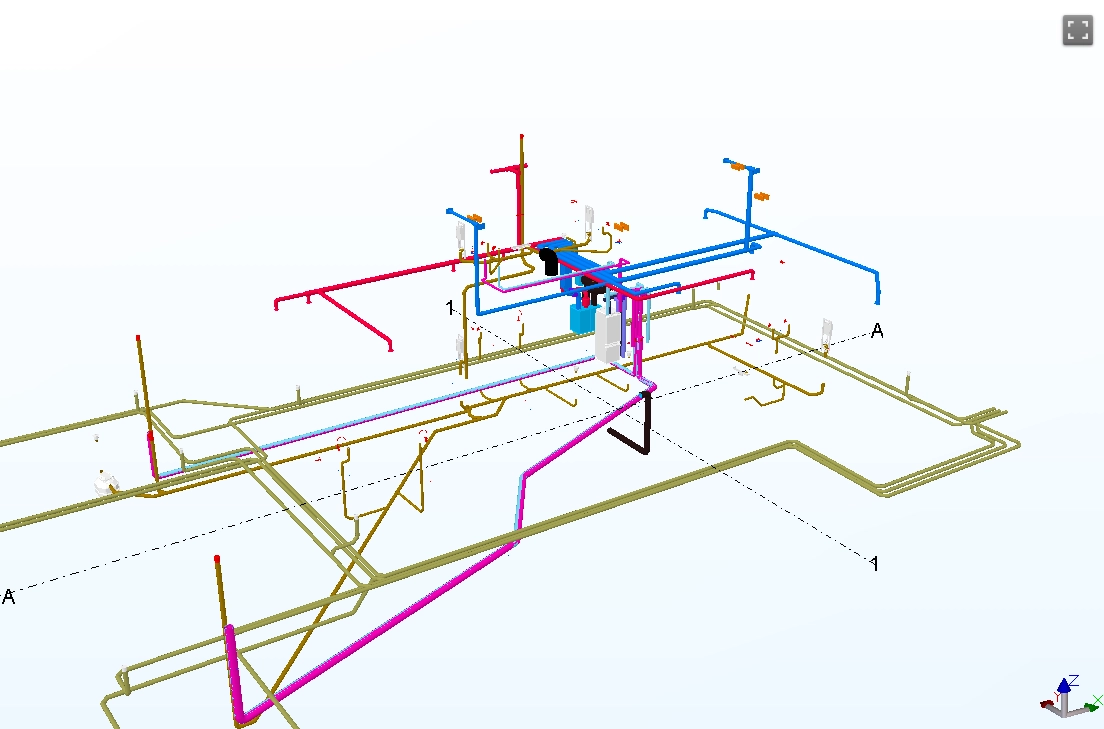

3D-modellerade installationer och kollisionskontroll som hittar krockarna i modellen istället för på bygget.
VVS-projektering
Kompletta VVS-handlingar för värme, sanitet, kyla och ventilation – från systemval till bygghandling.
Arbetsgång
Så går ett uppdrag till – från första samtal till slutbesked
Steg 1
Kostnadsfritt första samtal
Du beskriver projektet, vi går igenom skede, omfattning och vilka handlingar som faktiskt behövs. Ofta räcker ett telefonsamtal för att avgöra om uppdraget är en energiberäkning eller en full projektering.
Steg 2
Offert med fast pris
Du får en skriftlig offert med leveranslista, tidplan och pris. Vad som ingår står svart på vitt, så du vet exakt vilka ritningar och beskrivningar du får.
Steg 3
Projektering och samordning
Vi tar fram handlingarna, samordnar mot arkitekt, konstruktör och el, och kör kollisionskontroll i 3D innan ritningarna låses. Du får delleveranser att granska längs vägen.
Steg 4
Stöd genom produktion och besiktning
Under byggtiden svarar vi på frågor från entreprenören, hanterar revideringar och verifierar energiberäkningen inför slutbesked.
Så går det till
Ventilationsprojektering i praktiken
Systemvalet styr allt som kommer sedan
Valet mellan frånluft, från- och tilluft samt FTX med återvinning är projektets mest avgörande installationsbeslut. Det styr utrymmesbehov, investering, driftkostnad och möjligheten att klara energikravet.
Ett FTX-system återvinner värme ur frånluften och sänker energibehovet väsentligt, men kräver dubbla kanalsystem och ett aggregatutrymme som måste finnas i planlösningen. Ett frånluftssystem är enklare och tar mindre plats men ger högre energianvändning som måste kompenseras någon annanstans.
- Frånluft – enkelt, litet utrymmesbehov, högre energianvändning
- Från- och tilluft – styrd tillförsel, filtrerad luft, dubbla kanaler
- FTX – värmeåtervinning, lägst energibehov, störst utrymmesbehov
- Behovsstyrning – flöde efter närvaro eller koldioxidhalt
Kraven på luftflöde och vad de innebär
BBR anger lägsta uteluftsflöden som ska säkerställa acceptabel luftkvalitet. För bostäder gäller ett grundflöde relaterat till golvarean, med särskilda krav för kök, badrum och andra utrymmen med fukt eller lukt.
I lokaler dimensioneras flödet istället efter personbelastning och verksamhet. En restaurang, en förskola och ett kontor med samma golvarea kan ha flera gånger skilda flödesbehov, vilket gör att generella schabloner ofta ger antingen underdimensionering eller onödigt stora system.
Injustering är inte entreprenörens ensak
Ett ventilationssystem levererar de flöden det injusterats till, inte de som står på ritningen. Injusteringen förutsätter dock att systemet är projekterat så att den är möjlig: injusteringsspjäll på rätt ställen, mätuttag och rimlig tryckbalans mellan grenar.
Vi projekterar med injusteringen i åtanke och anger vilka flöden som ska verifieras. Utan protokollförda mätvärden går luftflöden inte att kontrollera i efterhand, vilket regelmässigt blir en tvistefråga vid slutbesiktning.
Leveranser
Det här får du i handen
Handlingarna ska gå att prisa, bygga och besikta utan tolkningsutrymme. Därför levererar vi ritningar och beskrivningar med tydlig struktur, kodsatta system och dimensioner som är räknade – inte antagna.
- Ritningar i PDF och DWG samt IFC-modeller för samordning
- Beskrivningar strukturerade enligt AMA
- Beräkningsunderlag som går att granska och verifiera
- Revideringshantering med spårbara ändringar

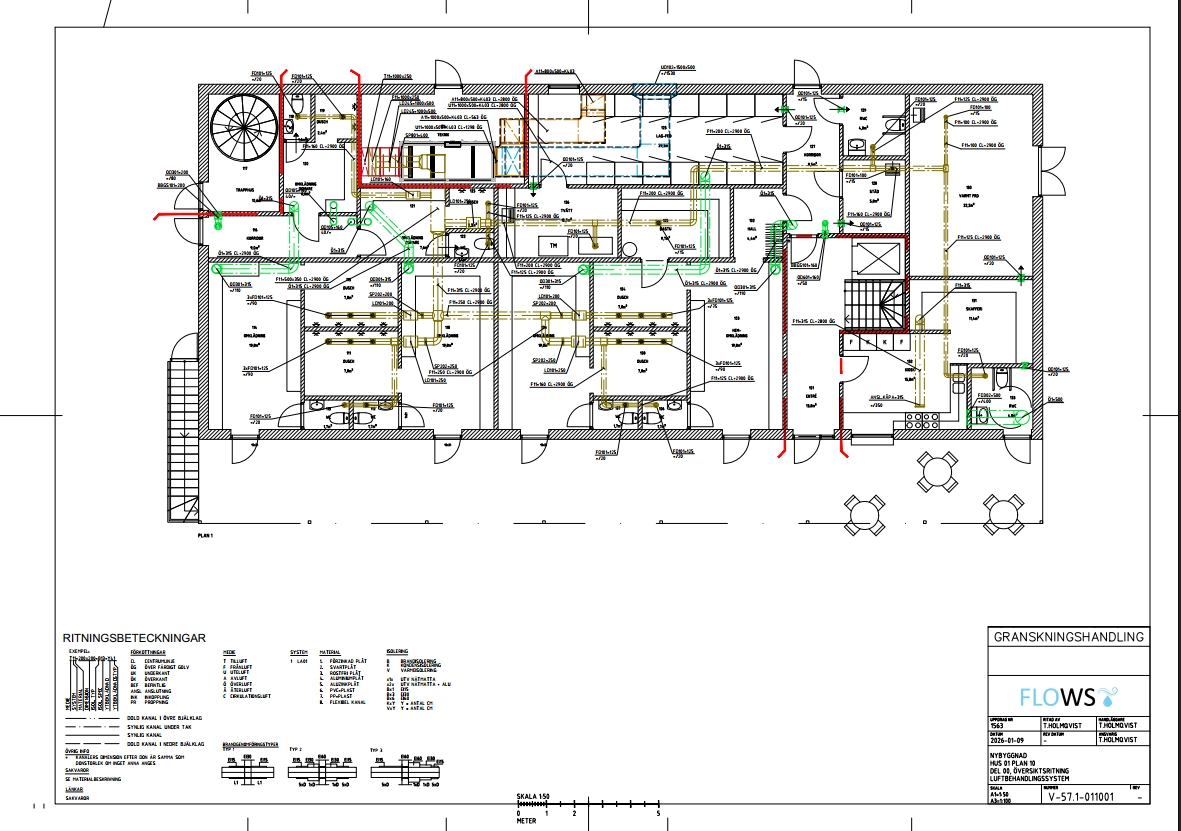

VentilationsritningÖversiktsritning luftbehandling, plan 1. Kanaldimensioner, don, brandspjäll och flöden per rum.

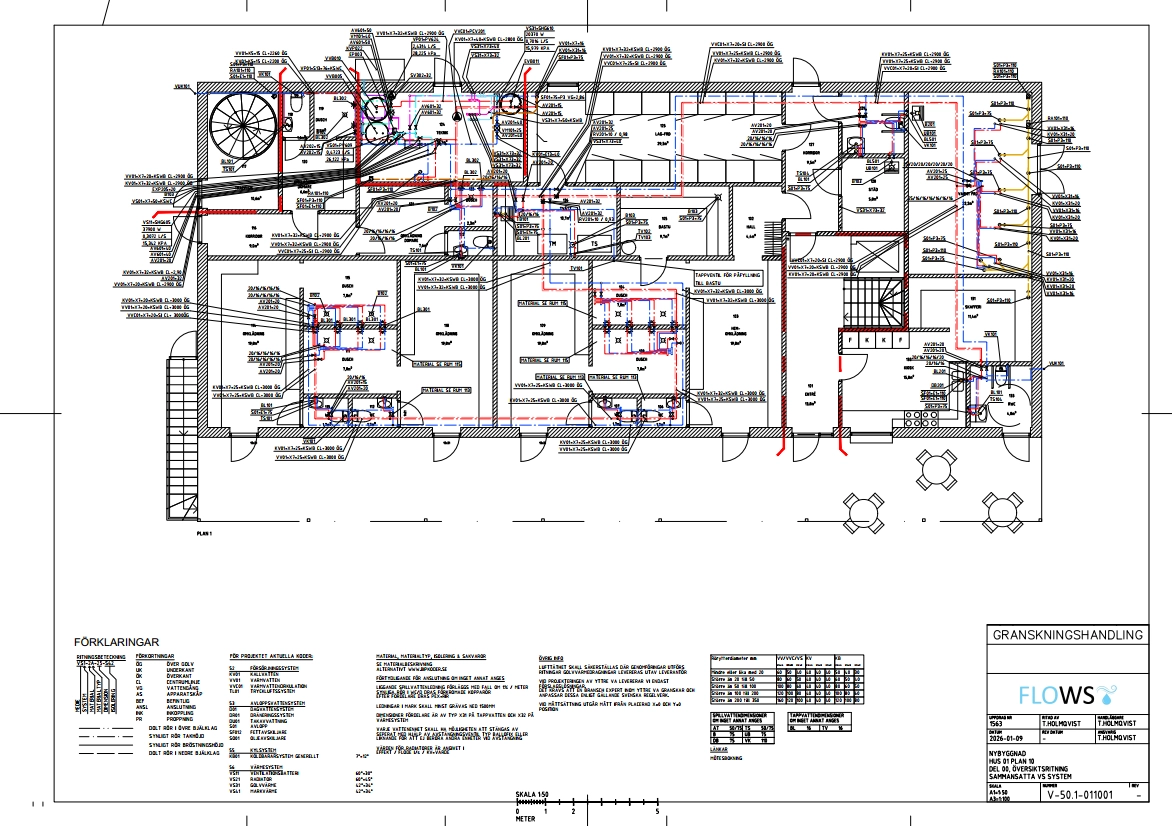

Sammansatta VS-systemVärme, kall- och varmvatten samt spillvatten i samma ritning – med förklaringar och dimensioneringstabeller.

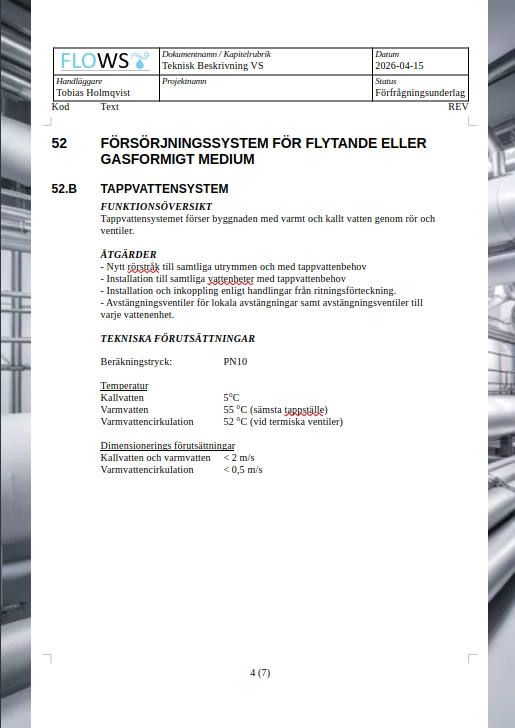

Teknisk beskrivningBeskrivning enligt AMA-struktur med funktionsöversikt, åtgärder och tekniska förutsättningar per system.

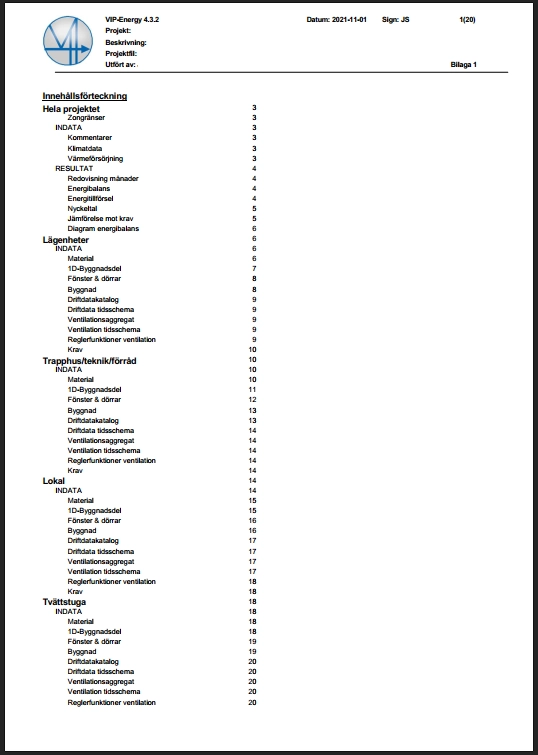

EnergiberäkningZonindelad energiberäkning i VIP-Energy med energibalans, nyckeltal och jämförelse mot BBR-kraven.
Personen bakom
Du pratar med den som ritar
Tobias Holmqvist har arbetat med VVS-installationer i hela sitt yrkesliv och driver FLOVVS AB sedan 2017. Erfarenheten kommer både från projekteringsbordet och från byggen där lösningarna ska fungera i praktiken – det märks på ritningarna.
Hos oss finns ingen mellanhand mellan dig och projektören. Du får samma person hela vägen, direkt telefonnummer och besked som gäller.
Vad kostar en ventilationsprojektering?
Priset styrs av byggnadens storlek, antal aggregat och detaljeringsnivå. Projektering av ventilation för en förskola eller ett mindre flerbostadshus ligger ofta mellan 40 000 och 120 000 kronor exklusive moms för kompletta bygghandlingar. Ett enklare uppdrag som dimensionering av luftflöden inför bygglov är betydligt mindre. Vi lämnar fast pris efter att vi sett arkitektunderlaget.
Vilka luftflöden krävs enligt BBR?
För bostäder gäller ett lägsta uteluftsflöde om 0,35 liter per sekund och kvadratmeter golvarea, med särskilda krav för kök, badrum och tvättstuga. I lokaler dimensioneras flödet efter personbelastning och verksamhet. Kraven är minimikrav – i praktiken behöver flödet ofta sättas högre för att klara komfort- och fuktkrav.
Ska jag välja FTX eller frånluftsvärmepump?
Det beror på byggnadens förutsättningar. FTX återvinner värme direkt ur frånluften med hög verkningsgrad men kräver plats för dubbla kanalsystem, vilket ofta gör det svårt i befintliga byggnader. En frånluftsvärmepump behöver bara ett kanalsystem och passar därför bättre vid ombyggnad, men ger normalt lägre total återvinning. Vi räknar på båda alternativen när valet inte är självklart.
Hjälper ni med OVK-anmärkningar?
Ja. Vi utreder orsaken bakom anmärkningarna och tar fram åtgärdsförslag med underlag som går att upphandla. Många anmärkningar beror på oinjusterade flöden eller undermålig dokumentation snarare än på fel i själva anläggningen.
Projekterar ni behovsstyrd ventilation?
Ja. Behovsstyrning med närvaro- eller koldioxidgivare sänker driftkostnaden i lokaler med varierande belastning, exempelvis skolor, konferensutrymmen och kontor. Det kräver dock noggrannare projektering av tryckbalans och styrfunktioner än ett konstantflödessystem.
Nästa steg
Ska vi titta på ditt projekt?
Beskriv projektet kort så återkommer vi med en bedömning och ett prisförslag. Kostnadsfritt och utan bindning.
